Cáp vặn xoắn hạ thế 4 lõi 0.6/1kV CADIVI LV-ABC-4x120
Part Number: 53002295.
Cáp vặn xoắn hạ thế, 4 lõi, ruột nhôm, cách điện XLPE.
Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0.6/1 kV.
Tiêu chuẩn áp dụng: TCVN 6447/AS 3560-1.

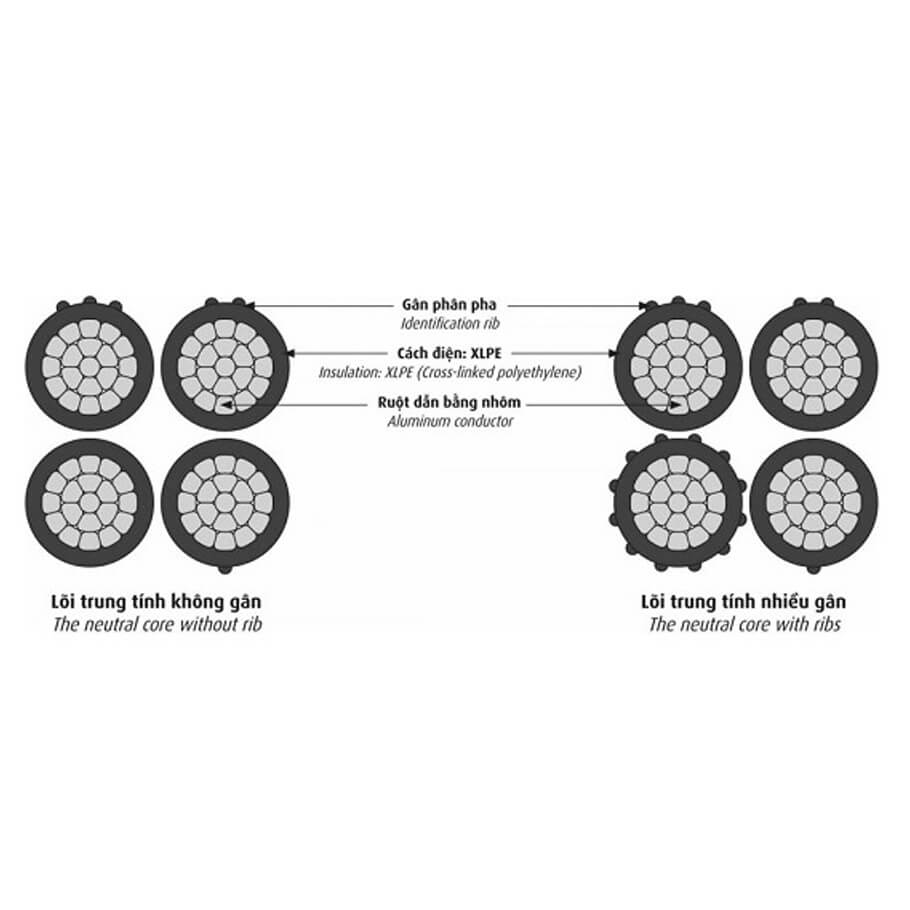

Nhận biết lõi: Bằng gân nổi và số trên nền cách điện màu đen.
Cấp điện áp U0/U: 0.6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn: 80°C.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây: 250°C.
Kiểu: Toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2%) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
Dạng ruột dẫn: Sợi nhôm xoắn đồng tâm và ép chặt.
Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
Lực căng làm việc tối đa: 28% lực kéo đứt nhỏ nhất của bó cáp (28% MBL).
Lực căng hằng ngày tối đa: 18% lực kéo đứt nhỏ nhất của bó cáp (18% MBL).
Tải kéo đứt nhỏ nhất của ruột dẫn: 16,8 kN.
Chiều dày trung bình nhỏ nhất của cách điện: 1,7 mm.
Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ: 1,43 mm.
Chiều dày lớn nhất của cách điện tại điểm bất kỳ: 2,3 mm.
Đường kính lõi tối đa (không kể gân nổi): 17,5 mm.
Tải nhỏ nhất đối với độ bám dính của cách điện: 240 kg.
